Beskrivning

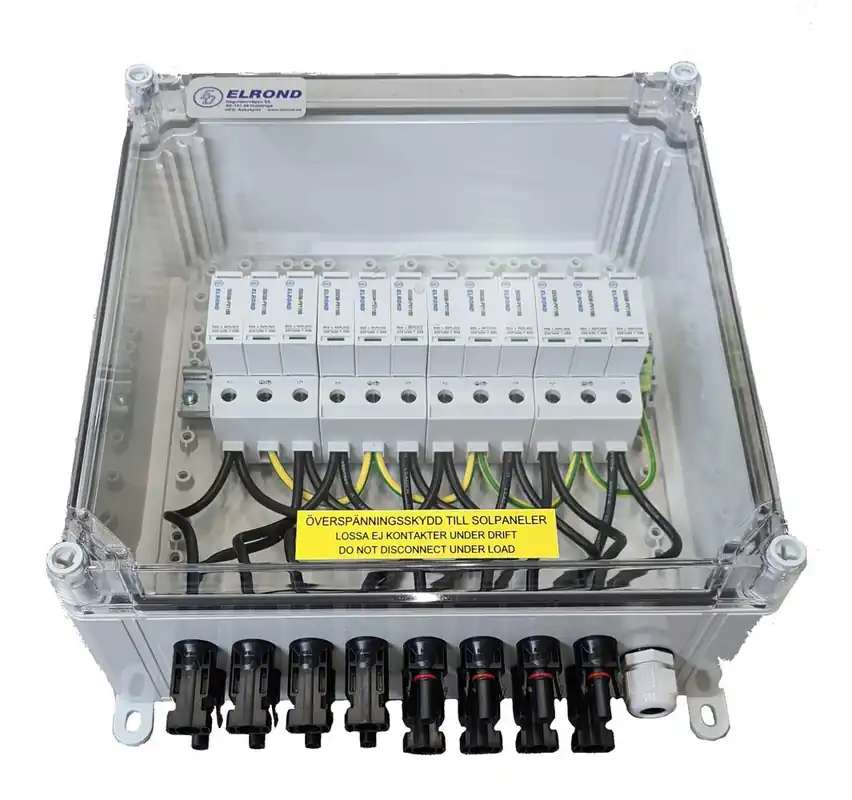

Elrond Åskpkt SOL5 Solcellsskydd för 4-strängar. Komplett plastkapsling med solcellsskydd.
Färdig låda med mellanskydd för solcellsanläggningar. För spänning upp till 1100VDC. Komplett med kapsling, överspänningsskydd, snabbkontakter (av MC4-typ) och kablage mellan skydd och snabbkontakter. Kablarna är dubbelisolerade för 1.5kV.
Överspänningsskydden är av Elronds nya serie som uppfyller alla de senaste gällande IEC- och EN-standarderna bl a EN505039-11.
Denna version med plastkapsling (självslocknande) och för flera olika antal strängar. UV beständig kapsling.
Finns även i en version med plåtkapsling.
Uppfyller Svensk solenergis nya riktlinjer (2023) om kontaktdon. Vi bifogar motsvarande kontaktdon (hona/hane) med åskpaketen för att varje anslutning ska kunna ske med samma fabrikat.
Teknisk data
- Varumärke: Elrond
- Antal ledare (utan jordning): 8
- Med fjärrkontakt: Ja
- Spänningsskyddsnivå: 3.8 kV
- Kapslingsklass (IP): IP54
- Nominell urladdningsstötström (8/20): 20 kA
- Max. urladdningsström (8/20): 40 kA
- Märkspänning DC: 1100 V
- Max. kontinuerlig spänning DC: 1100 V
- Max. ledardiameter styv (solid, strängad): 6 mm²
- Max. ledardiameter flexibel (fintrådig): 6 mm²
- Bredd: 300 mm
- Djup: 135 mm
- Höjd: 300 mm
- DIN-storlek: Övrigt
- Max. PV-spänning: 1100 V
- Monteringsmetod: Övrigt
- Signalering vid enheten: Optisk
- Testklass typ 2: Ja
- Kortslutningskapacitet (Isccr): 11 kA
- Systemkonfiguration DC: Ja
- Inbyggd reservsäkring: Nej
- REACH Datum: 2023-01-01
- REACH Informationsplikt: No
